在數字經濟加速滲透的今天，政企機構正面臨前所未有的網絡升級壓力。傳統銅纜網絡在帶寬、能耗、運維等方面的局限性日益凸顯。 PON（無源光網絡）交換機憑借其"大帶寬、低時延、易運維"的核心優勢，正成為政企網絡重構的首選方案，推動智慧政務、智能制造、智慧園區等場景進入全光新時代。

PON 交換機行業正處于“技術換代+場景外溢”雙重紅利期。短期看 10G-PON 規模放量，中期看政企融合接入，長期看 50G-PON 打開萬兆 B2B 專網空間。PON交換機數量和種類都在不斷的增加，各生產廠家開始不斷引入PON交換機產品，為了保證產品生產測試質量，需要一套完整的測試方案。

PON交換機功能測試分光口的和網口兩部分，光口如果是BOSA口，需要進行BOB調測，但如果是光模塊的，直接使用光模塊通信，不用進行BOB調測。而網口測試需要測光口與網口的流量轉發，網口之間的流量轉發，POE供電測試等。

功能測試站可分三站來設計：寫碼，BOB調測一站式，功率檢查+流量+POE供電+LED檢測+信息核對測試。

大口數交換機，BOB模塊可以單獨測試，然后再組裝到交換機測其他功能。也可以按照下圖流程整機測BOB。

1、BOB調測一站式拓撲：

• 系統構成：1臺誤碼儀+1臺綜測儀+1臺消光比儀+1臺眼圖儀/CDR（可選）；

• 測試能力：支持16個DUT測試（8測8待）；

• 測試效率：UPH＞300（依賴于人工操作效率、啟動時間、測試項目數量等）；

• 支持EPON/GPON/XGPON/XGSPON。

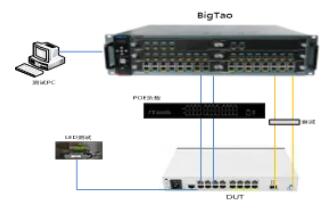

2、功率檢查+流量+POE供電+LED測試拓撲一（PON網接入）：

• 需要OLT來注冊；

• 光口與網口之間流量測試；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多種速率；

• TXDDMI/RXDDI上報檢查，TX實際功率值檢查，RX功率多點檢查。

3、流量+POE供電+LED測試拓撲二（以太網接入）：

• 光口與儀器的光口連接，中間可串接一個衰減保證光口能連接；

• 光口與網口之間流量測試；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多種速率。

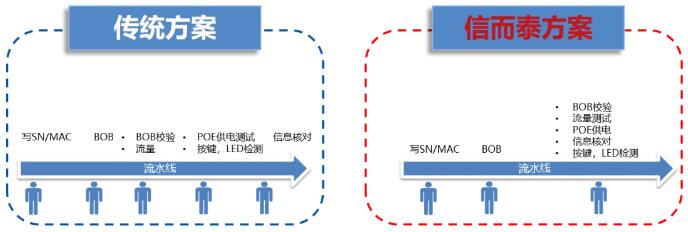

• 提供全套測試設備。

• 減少人力成本：2人。

• 提高測試效率： 節約上下電時長，物料周轉時間。

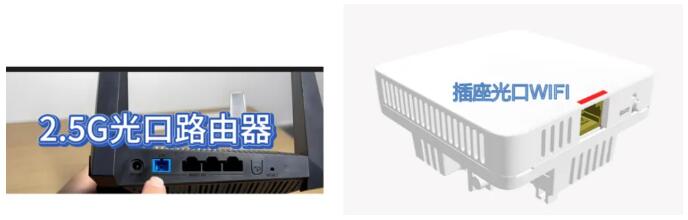

■ 測試方案應用于類似產品拓展：

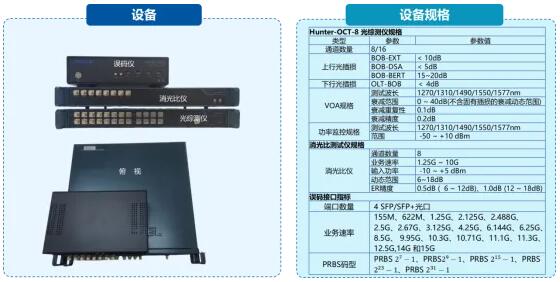

■ BOB設備規格

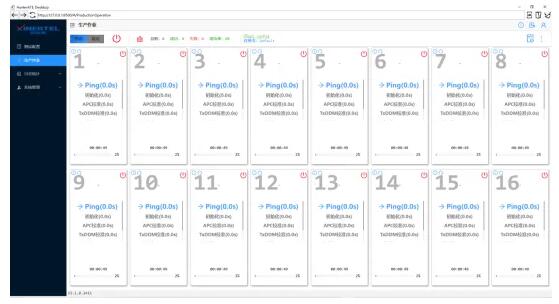

Hunter ATE是全新的BS架構自動化測試平臺，采用可視化配置，并搭配python腳本進行測試軟件開發，降低了軟件開發的難度，具有豐富的儀器庫的支持，可以快速完成測試軟件開發和生產環境部署。

• 簡單易用的扁平化、可視化配置，用戶可輕松上手；

• 測試效率和直通率相對1.0版本提升至少30%，達到業界一流水平；

• 16 DUT，7*24小時全天候穩定運行；

• 30+平臺功能測試項，任意拼接組合，構造各種復雜場景，滿足客戶不同的測試需求（寫號等功能測試、有線流量、BOB、出廠校驗等）。

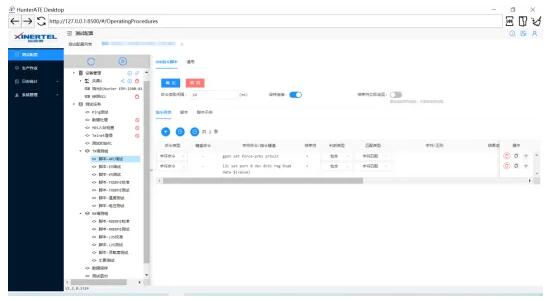

■ 測試配置

綜上，本方案采用“一體化”合站方案，在產線快速驗證 PON 交換機的硬件功能、光學指標、流量轉發能力及軟件版本一致性，確保出廠產品 在典型業務負載下穩定運行，保證了產品品質并且提升了產能，為您打造一個精準、高效、面向未來的PON交換機生產測試解決方案。
